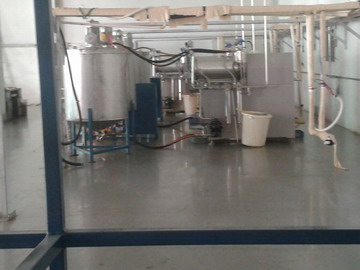

陶瓷墨水生产线

陶瓷墨水就是含有某种陶瓷釉料成分、陶瓷色料或陶瓷着色剂的墨水。陶瓷墨水的组成和性能与打印机的工作原理和墨水用途有关。陶瓷墨水通常由无机非金属颜料(色料、釉料)、溶剂、分散剂、结合剂、表面活性剂及其它辅料构成。无机非金属颜料(色料、釉料)是墨水的核心物质，要求其颗粒度小于1微米，颗粒尺寸分布要窄，颗粒之间不能有强团聚，具有良好的稳定性，受溶剂等其它物质的影响小。陶瓷墨水的性能要求除普通墨水的颗粒度、粘度、表面张力、电导率、pH值以外，根据陶瓷应用特点还要求一些特殊性能：1、要求陶瓷粉料色剂在溶剂中能保持良好的化学和物理稳定性，经长时间存放，不会出现化学反应变化和颗粒团聚沉淀。2、要求在打印过程中，陶瓷色料颗粒能在短时间内以最有效的堆积结构排列，附着牢固，获得较大密度的打印层，以便煅烧后具有高的烧结密度。

PT系列涡轮式纳米砂磨机采用多通道陶瓷涡轮分散器，物料先通过气动泵从尾端进料随着多组内磨陶瓷涡轮分散器直径增加而被随之增加的高速研磨，同时通过涡轮高速转动输入最大动能，被研磨物料与研磨介质也做同轴的旋转运动，物料既受到高速度而形成湍流之研磨作用，又在磨筒的狭窄间隙内作畸形圆周运动的研磨介质作用，从而产生强大摩擦力以及冲击力，使物料在分散涡轮和研磨介质之间得到充分强剪切而快速的分散、研磨，同时有冷却水分别通过冷却管道以及进水通道对应进入回流通道、能够进一步控制物料的研磨温度，能得到既超微细又均匀物料，从而大大提高了生产效率以及经济效益。离心分离旋转筛分离方式能使微小研磨介质和原料能在狭小宽度限定结构中得到均匀分散研磨而不漏出，促使原料在环形间隙中流动而得以较好的粉碎和分散，并在附加强烈均匀的剪切力下完成。

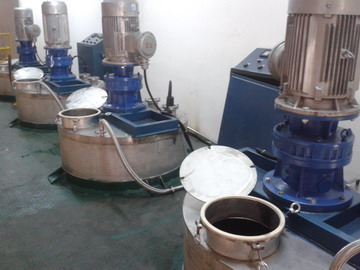

 陶瓷墨水是通过分散法制备，即将无机喷墨色料、有机溶剂、分散剂、悬浮剂、添加剂等原料放入纳米砂磨机，利用高速运动的锆珠来研磨、分散，制成色料分散且相对稳定的悬浮液。陶瓷墨水的制备可分为三个过程：制备喷墨色料、制备墨水半成品、过滤。
  1、制备喷墨色料。要求发色强、粒径分布窄、固相反应充分、晶体结构完善。以镨黄色料为例，首先选用纯度较高的氧化锆、石英、氧化镨分别预磨至d50在1μm以下；然后将原料混合均匀，加入矿化剂，经过较长时间的烧制，得到粗料；再经过酸洗、研磨，去除未反应的氧化镨，得到d50在5μm以下镨黄色料（zrsio4含量大于99%）。
  2、制备墨水半成品。将d50在5μm以下的喷墨色料加入相当于非极性组分的链状脂肪族烃、相当于极性组分的脂肪酸、相当于分散剂的聚碳酸酯或其他高分子有机物、除泡剂、悬浮剂配成的分散液，以及粘合剂、防腐剂、调节打印性能的添加剂，通过砂磨机研磨和分散至所需的粒度分布、粘度、表面张力、密度。
  3、过滤。为了保证d50小于0.5μm、d90小于0.9μm，需要将墨水半成品通过过滤系统过滤而得到粒度小、颗粒分布窄的陶瓷墨水。

在新材料新要求的环境下，品诺机械始终跟紧发展潮流的步伐，不继完善并改进纳米研磨设备的性能与品质，争取在纳米新材料研磨分散行业做大做强。目前品诺纳米砂磨机已应用于细度要求50纳米左右的湿法研磨分散生产作业，粒径分布非常均匀，陶瓷内部配件适应高要求无污染作业。
